如何通過鏡頭光圈優化實現視覺成像質量的科學提升?
一、光圈的光學本質:成像系統的光線調控核心機制
鏡頭光圈作為相機光學系統的關鍵組件,其功能等價于人眼瞳孔的光線傳導機制。該結構由金屬葉片組合而成,通過調節開口直徑實現對入射光量的精確控制。從物理原理來看,光圈數值(即fstop)與實際通光孔徑呈反比關系——例如f/2.8的光圈直徑是f/16的4倍,這種分?jǐn)?shù)表達體系常因認知慣性導致理解偏差。若以幾何模型闡釋?zhuān)篺stop數值可視為通光孔徑與鏡頭焦距的比值,該參數直接決定單位時間內抵達圖像傳感器的光通量,進而影響成像的亮度閾值與景深范圍。
二、景深與亮度的光學悖論:參數協同的技術挑戰
景深(DepthofField,DOF)作為成像質量的核心指標,其物理定義為畫面中保持清晰聚焦的空間深度范圍。當光圈孔徑擴大時(如f/1.4),光線匯聚角增大導致焦平面變窄,形成前景與背景的虛化效果;而收縮光圈至f/22時,光線路徑的衍射效應增強,可使遠近景物同時保持銳度。這種光學特性在實際應用中形成典型矛盾:大光圈雖能提升弱光環境下的成像亮度,卻會壓縮有效景深;小光圈雖可拓展聚焦范圍,卻可能因光量不足導致曝光缺陷。
針對該矛盾的系統性解決方案包括:
光學補償策略:在充足光照條件下,采用f/11f/16的小光圈組合外部補光設備,既可保證風光攝影中遠景的清晰度,又能避免傳感器過曝(如晴天拍攝山巒時的參數配置);
數字圖像處理技術:借助RAW格式的寬動態范圍特性(如TeledyneLumeneraLt1245R相機的14位數據采集能力),可在后期處理中對小光圈條件下的欠曝區域進行動態范圍拉伸,同時保留大景深帶來的細節優勢(見圖7中f/36與f/5.6的對比實驗)。
三、增益與快門參數的協同調控:成像質量的多維平衡
1.增益調節的技術邊界
傳感器增益本質是對電信號的放大處理,雖能提升弱光環境下的成像亮度,卻會同步放大電路噪聲。實驗數據表明:當增益超過ISO800時,圖像信噪比(SNR)下降幅度可達30%以上(如圖8所示的噪點分布曲線)??茖W(xué)的調控原則是:優先通過光圈與光照優化保證基礎曝光,僅在必要情況下將增益控制在傳感器本底噪聲閾值內(通常ISO400以下)。
2.快門速度的動態匹配機制
快門參數決定傳感器的曝光時長:低速快門(如1/30s)適用于靜態場景的光量累積,但會導致移動物體產生運動模糊(如圖9中車輛軌跡的拖影現象);高速快門(如1/1000s)可凍結動態瞬間,卻需搭配大光圈或高增益維持曝光平衡。典型應用場景如體育攝影,常采用“f/2.8光圈+1/2000s快門+ISO800”的組合參數,在保證運動員動作清晰度的同時實現準確曝光。
四、場景化應用中的光圈策略:工業與科研領域的實踐范式
機器視覺自動化檢測:在傳送帶流水線檢測場景中,采用f/2.0f/2.8的大光圈配置,利用淺景深特性突出檢測目標,同時配合1000fps以上的高幀率拍攝,可實現高速運動工件的實時清晰成像(如圖10所示的工業應用模型);
智能交通監控系統:針對道路監控中多距離目標的同步清晰成像需求,通常采用f/8f/11的中等光圈,結合寬動態范圍(WDR)技術與智能增益算法,在保證100米外車輛牌照清晰度的同時,避免近距離強光干擾(如隧道出入口的光線突變場景)。
五、PIris技術的革命性突破:自動化光圈調控體系
傳統機械光圈存在手動調節滯后、環境適應性差等缺陷,而PrecisionIris(PIris)技術通過集成式軟件算法與硬件控制器,實現光圈值的實時動態優化。以TeledyneLumeneraLtX45R系列相機為例,其內置的PIris系統可在以下場景中發揮顯著優勢:
無人機航拍的動態光控:當飛行器穿越云層時,PIris可在50ms內完成光圈值的自動調節,同步匹配快門與增益參數,避免因光線突變導致的過曝/欠曝問題;
工業視覺的多工況適配:在晝夜交替的戶外檢測場景中,該系統可根據環境光強變化,在f/4f/16范圍內自動切換光圈,同時將成像偏差控制在±0.5EV以?xún)?nèi)。
六、構建光學參數的系統優化模型
視覺成像質量的提升本質是光圈、快門、增益與場景需求的多維優化問題。在復雜環境(如戶外遙感、工業自動化)中,需基于光學傳輸理論建立參數耦合模型:首先根據景深需求確定光圈基準值,再通過光照條件計算快門與增益的補償系數,最終借助PIris等智能調控技術實現動態優化。這種系統化的解決方案,既延續了傳統攝影的光學原理,又通過數字技術拓展了成像系統的環境適應性,為高端視覺應用提供了科學的參數調控范式。
▍最新資訊
-

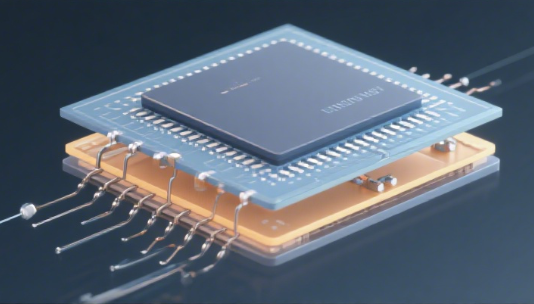

硅光集成技術:AI大算力場景下的關鍵傳輸支撐
