在人工智能從決策智能向生成式智能、代理式智能演進的過程中，大規模算力集群作為“智能訓練基地”，需依托數萬顆算力芯片組成的“計算網絡”完成海量數據訓練。若將訓練數據比作“信息載體”，光模塊則是傳輸這些載體的“核心工具”，而硅光集成技術，正逐步成為AI時代極具潛力的高效傳輸方案。

    光模塊傳輸能力對比
    不同傳輸方案在AI組網中承擔著差異化角色：電纜模塊傳輸距離僅為數米；LED光模塊覆蓋一二十米；VCSEL多模模塊可實現三五十米至兩百米的傳輸；EML單模模塊與硅光模塊則能覆蓋數百米至數公里，這一范圍恰好滿足AI大規模訓練組網的核心需求。
    在數百米至數公里的關鍵傳輸區間，硅光模塊的主要競爭者為EML（電吸收調制激光器），而薄膜鈮酸鋰（TFLN）技術也正逐步加入競爭，形成三者共同角逐的技術格局。

    澄清認知：硅光優勢并非“速率優先”
    行業中存在一種常見誤解，認為硅光的核心優勢在于傳輸速率。事實上，EML技術基于InP材料，自上世紀八十年代發展至今已相當成熟，速率可達448Gbps；薄膜鈮酸鋰同樣能實現這一速率；而硅光調制器目前在突破200Gbps方面仍面臨挑戰。448Gbps的PAM4信號需110GHz帶寬支撐，EML與TFLN均可滿足這一要求，硅光則需在60-70GHz帶寬下運行。

    硅光的核心競爭力，體現在更深層次的技術特性上。
    硅光集成技術的四大核心優勢
    1.強集成能力：高良率支撐規?；瘧?yīng)用
    硅作為單元素半導體，無需復雜的外延生長及量子阱對接工藝，良率顯著高于EML。EML基于InP化合物半導體，單顆芯片需從晶圓中嚴格篩選，在集成陣列時良率呈指數級下降；而硅光可便捷實現多調制器、探測器、波分器件的集成，甚至能與激光器形成混合集成，為大規模組網提供集成化解決方案。
    2.電信號帶寬優勢：高效支撐高速信號傳輸
    盡管硅光調制器自身帶寬約為55GHz，但硅基集成電路的成熟工藝賦予其獨特優勢——高精度刻蝕技術使高速電信號（射頻信號）的傳輸帶寬可突破110GHz。相比之下，EML芯片雖能達到110GHz帶寬，但其傳統封裝工藝導致電信號互聯帶寬僅為50-70GHz，形成性能瓶頸。硅光在電信號傳輸上的高效性，為數據高速流動提供了有力支撐。
    3.3D封裝技術：實現光-電集成協同增效
    硅光芯片與硅基電芯片的3D封裝具備顯著協同優勢。臺積電等企業采用的FlipChip（倒裝焊）技術，可實現硅光芯片與電芯片的高密度集成，而EML受材料特性限制，在封裝協同性上相對不足。這種“光-電”融合的封裝能力，進一步提升了硅光在系統級應用中的效率。
    4.低成本與高密度潛力：規模化發展的核心優勢

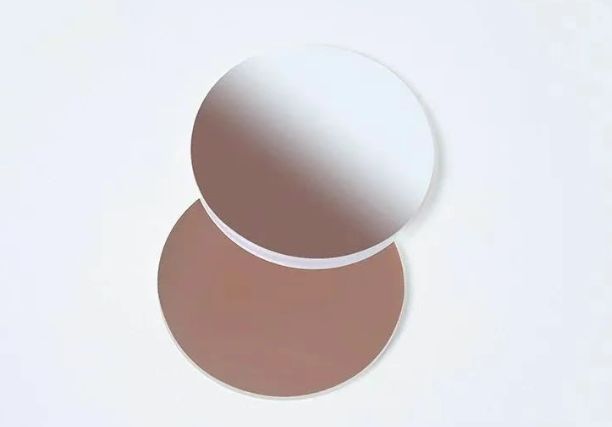

    硅基晶圓尺寸可達8英寸、12英寸（直徑300mm），而InP晶圓多為2-3英寸（直徑75mm）。若未來產業規模擴大、工藝成熟，硅光憑借批量生產能力可顯著降低成本。同時，硅光波導具有小型化特性（彎曲半徑更?。茉谙嗤臻g內實現更高集成密度，為AI集群的高密度部署提供支撐。

    技術競爭與發展前景
    在AI組網的500米至2公里核心傳輸區間，硅光、EML與薄膜鈮酸鋰形成了技術博弈格局。EML勝在速率成熟，薄膜鈮酸鋰兼具高速率與集成潛力，硅光則憑借集成化、低成本及高協同性穩步發展。隨著AI算力需求從“萬卡集群”向更大規模升級，硅光集成技術憑借其綜合優勢，正逐步成為AI大算力場景下的關鍵傳輸支撐，為智能時代的高效信息交互奠定基礎。
